Polygon-Spannfutter Tribos SCHUNK, Polygonspannfutter TRIBOS® Mini

Artikel-Nr.: 241415 3001

Artikel-Nr.: 2731790

Artikel-Nr.: 225780

359,- € zzgl. MwSt. / pro Stück
bestellbar
Generisches Piktogramm Generisches Piktogramm Generisches Piktogramm Generisches Piktogramm

Produktbeschreibung

Ausführung:
- dauerhafter Rundlauf und Wechselwiederholgenauigkeit < 0,003 mm
- für automatischen Werkzeugwechsel
- Bohrung für Datenträger optional
- Werkzeugschaftqualität h6
- ohne Längenverstellschraube

Hinweis:
Passendes Zubehör finden Sie auf Seite 24/???.


Technische Daten


Hersteller-Art.Nr.: 225780
Precitool-Art.Nr.: 2731790
Körperdurchmesser (mm) [BD]: 9
Körperdurchmesser 1 (mm) [BD1]: 9
Körperdurchmesser 2 (mm) [BD2]: 11
Länge Körperdurchmesser 1 (mm) [LB1]: 30,9
Länge Körperdurchmesser 2 (mm) [LB2]: 3
Funktionslänge (mm) [LF]: 50
Kupplungsgröße maschinenseitig [DCON]: SK30
Kupplungsgröße werkzeugseitig: 1
A1 mm: 9
A2 mm: 11
B1 mm: 30.95
B2 mm: 2.7
C71 mm: 1
DIN-Norm: DIN 69871
Form: AD
Fräsertyp: HSC
Mit Kühlkanal: nein
Wuchtung: 25000
Zolltarifnummer: 84661020

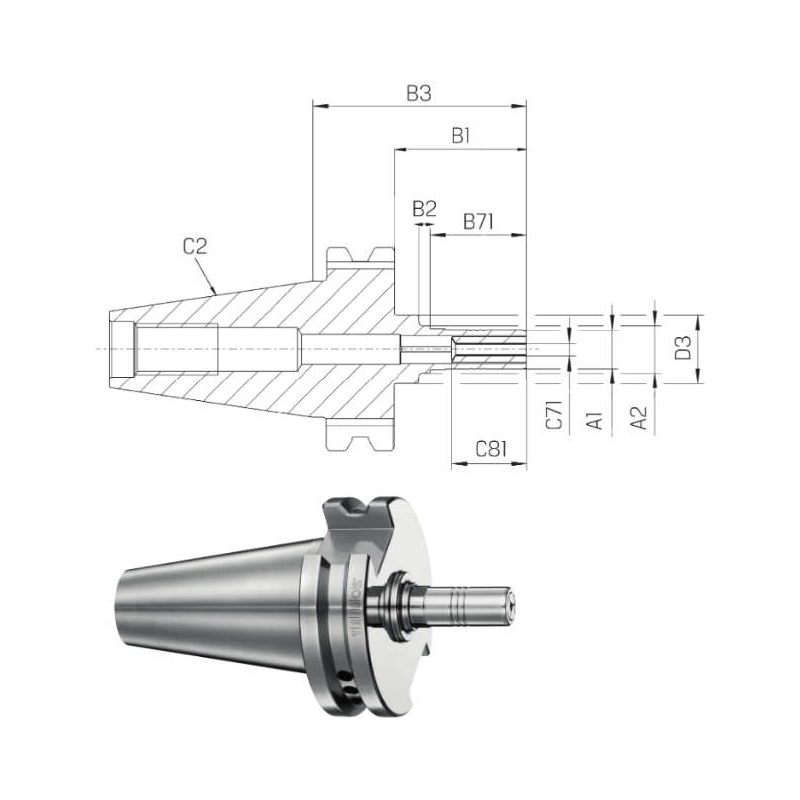

[A1] Körperdurchmesser 1 mm: 9
[A2] Körperdurchmesser 2 mm: 11
[B1] Länge Körperdurchmesser 1 mm: 30.9
[B2] Länge Körperdurchmesser 2 mm: 3
[B3] Kraglänge mm: 50.00
[B71] Funktionslänge mm: 22.5
[C2] Aufnahmegröße, maschinenseitig: SK30
[C71] Aufnahmedurchmesser, min_, werkstückseitig mm: 1
[C81] Einspannlänge, max_ mm: 17.50
